नमस्कार दोस्तों , मैं अगर आपकोसच बताऊं तो यह idea मुझे तब आया जब मेरे घर के गमले का पौधा सूख गया। मैं कई दिनों से college और projects में इतना busy था कि पानी देना ही भूल गया। पौधा गया, और थोड़ा guilt भी आया।
भाई तभी मेरे दिमाग में आया कि “यार Arduino पड़ा है, Soil Moisture Sensor है, pump भी है — क्यों न एक ऐसा system बनाऊं जो खुद पौधे को पानी दे?” और बस — अगले कुछ घंटों में मेरा Smart Plant Watering System तैयार था।
अगर आप भी ऐसा system बनाना चाहते है जो बिना किसी की मदद के पौधे को automatically पानी दे — तो यह guide बिल्कुल आपके लिए है। Arduino की कोई knowledge नहीं है? कोई बात नहीं, मैं एकदम शुरू से समझाऊंगा।
Soil Moisture Sensor क्या होता है?
देखो भाई , fancy definition की जरूरत नहीं है। Simply बोलूं तो — Soil Moisture Sensor एक छोटा सा device है जो मिट्टी में नमी है या नहीं, यह detect करता है।
इसमें दो metal probes होती हैं जो मिट्टी में घुसाई जाती हैं। जब मिट्टी गीली होती है तो उनके बीच current flow होता है। जब मिट्टी सूखी होती है तो current नहीं होता।
Arduino इसी signal को पढ़कर समझता है — “अरे! पौधे को पानी चाहिए” — और pump को चालू कर देता है। बस यही है पूरा system का magic। 😄
इस Project से क्या सीखोगे?
यह project beginners के लिए इसलिए perfect है क्योंकि इसमें तुम सीखोगे:
- Arduino से sensor कैसे connect करते हैं
- Analog values कैसे पढ़ते हैं
- Relay module से pump कैसे control करते हैं
- एक real-world problem को electronics से कैसे solve करते हैं
यह सब एक ही project में। और total खर्च? ₹500 से भी कम।
इस प्रोजेक्ट के लिए जरूरी Components और कहाँ से खरीदें
| Component | Approx Price (₹) | Tip |
|---|---|---|
| Arduino Uno R3 | ₹300–400 | Robu.in या Quartzcomponents से लो — Amazon पर महंगा मिलता है |
| Soil Moisture Sensor Module | ₹40–60 | FC-28 वाला module लो, probe अलग से नहीं लेनी पड़ेगी |
| 5V Mini Water Pump | ₹80–120 | Aquarium pump भी काम आती है |
| 1 Channel 5V Relay Module | ₹40–60 | 5V वाला लेना, 12V वाला Arduino से directly नहीं चलेगा |
| Small Water Pipe/Tube | ₹20–30 | Hardware की दुकान पर मिल जाएगी |
| Jumper Wires | ₹20–30 | Male-to-Female और Male-to-Male दोनों रखो |
| 9V Battery या USB Power | ₹30–50 | USB power ज्यादा reliable है |
कुल खर्च: लगभग ₹500–700
एक जरूरी बात: मैंने पहली बार 12V relay module खरीदा था जो Arduino से directly नहीं चला। वापस जाकर 5V वाला लाना पड़ा। तुम यह गलती मत करना! हमेशा 5V Relay Module ही लो।
Also read – Smart Home Automation with Arduino – Lights Fan Control Hindi Guide (Beginner Friendly)

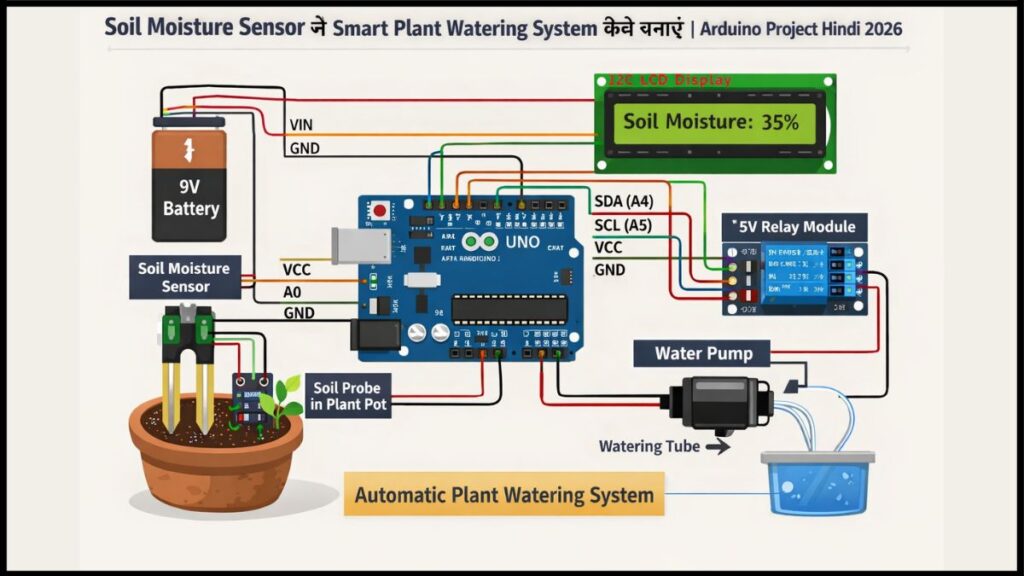

Circuit Connection — Step by Step
घबराओ मत, connections बहुत simple हैं।
Soil Moisture Sensor को Arduino से Connect करो:
| Sensor Pin | Arduino Pin |
|---|---|
| VCC | 5V |
| GND | GND |
| AO (Analog Out) | A0 |
Relay Module को Arduino से Connect करो:
| Relay Pin | Arduino Pin |
|---|---|
| VCC | 5V |
| GND | GND |
| IN | Pin 7 |
Water Pump को Relay से Connect करो:
- Pump का एक wire → Relay के COM pin पर
- Pump का दूसरा wire → Power supply के positive पर
- Relay का NO (Normally Open) pin → Power supply के positive पर
सावधानी: Water pump और Arduino की power supply अलग-अलग रखो। Pump को Arduino के 5V से मत चलाओ — Arduino damage हो सकता है।
Arduino Code:
Arduino IDE open करो और नीचे दिया गया code copy करके upload करो।
// Soil Moisture Smart Watering System
// Author: Vikas (RoboVikas.com)
int sensorPin = A0; // Moisture sensor analog pin
int pumpPin = 7; // Relay control pin
int sensorValue = 0; // Sensor reading store करने के लिए
int threshold = 500; // यह value adjust करो अपनी मिट्टी के हिसाब से
void setup() {
pinMode(pumpPin, OUTPUT);
digitalWrite(pumpPin, HIGH); // Pump शुरू में बंद रहे (Relay active low है)
Serial.begin(9600);
Serial.println("Smart Watering System Ready!");
}
void loop() {
sensorValue = analogRead(sensorPin); // Sensor की value पढ़ो
Serial.print("Moisture Level: ");
Serial.println(sensorValue); // Serial Monitor में देखो
if (sensorValue > threshold) {
// मिट्टी सूखी है — pump चालू करो
digitalWrite(pumpPin, LOW);
Serial.println("मिट्टी सूखी है! Pump चालू...");
} else {
// मिट्टी गीली है — pump बंद करो
digitalWrite(pumpPin, HIGH);
Serial.println("मिट्टी गीली है। Pump बंद।");
}
delay(2000); // हर 2 seconds में check करो
}
Code को समझो — Line by Line
threshold = 500 — यह सबसे important variable है। Sensor की value 0 से 1023 के बीच होती है। 0 मतलब पूरी गीली मिट्टी, 1023 मतलब बिल्कुल सूखी।
मैंने 500 रखा है लेकिन आपको अपनी मिट्टी के हिसाब से adjust करना होगा। कैसे? पहले sensor को सूखी मिट्टी में डालो और Serial Monitor में value देखो। फिर पानी डालो और फिर देखो। उन दोनों values के बीच की value threshold रखो।
digitalWrite(pumpPin, LOW) — Relay module “active low” होता है, इसलिए LOW से pump चालू होता है और HIGH से बंद। यह थोड़ा confusing लगता है पहली बार, मुझे भी लगा था। 😄
Project Test कैसे करें
- Arduino को laptop से connect करो
- Code upload करो
- Tools → Serial Monitor खोलो (Baud rate: 9600)
- Sensor को सूखी मिट्टी में डालो — pump चालू होना चाहिए
- थोड़ा पानी डालो — pump बंद होना चाहिए
अगर pump उल्टा काम कर रहा है (गीली मिट्टी में चालू, सूखी में बंद) तो बस threshold की condition बदल दो — > को < कर दो।
Common Problems और उनके Solutions क्या है?
Problem 1: Sensor हमेशा एक ही value दे रहा है → Jumper wire loose है। Check करो।
Problem 2: Pump चल ही नहीं रहा → Relay की IN pin का connection check करो। और यह भी check करो कि pump को separate power supply दी है या नहीं।
Problem 3: Serial Monitor में कुछ नहीं दिख रहा → Baud rate 9600 set करो Serial Monitor में।
Problem 4: Sensor बाहर निकालने पर भी pump नहीं चल रहा → Threshold value बढ़ाओ। हो सकता है तुम्हारे sensor की dry value ही 500 से कम हो।
इसे और Smart कैसे बनाएं — Upgrades
यह basic version है। लेकिन अगर थोड़ा और आगे जाना है तो:
- LCD Display जोड़ो — moisture percentage screen पर दिखाओ
- DHT11 Sensor जोड़ो — temperature और humidity भी monitor करो
- ESP8266 जोड़ो — mobile पर notification आएगी जब पौधे को पानी की जरूरत हो
- Multiple Plants — 3-4 sensors और relay लगाओ, पूरा garden automate हो जाएगा
मैं इनमें से हर upgrade पर अलग tutorial लाऊंगा।
Conclusion:
देखो, यह project simple है लेकिन real-world problem solve करता है।
जब पहली बार pump automatically चालू हुआ — बिना किसी button के, सिर्फ मिट्टी की नमी से — तो genuinely अच्छा लगा। यही feeling है जो electronics और robotics को interesting बनाती है।
आप भी यह बनाओ, और अगर कोई problem आए तो नीचे comment करो। मैं जरूर help करूंगा।
